Checker 4G Serie

Industrielle Bildsensoren der Cognex Vision Checker


Der Checker Bildverarbeitungssensor ist ein preisgekrönter „All-in-One“-Industriesensor mit eingebauter Kamera, Prozessor, Beleuchtung, Optik und I/O. Er ist imstande, bis zu 6.000 Teile pro Minute zu erfassen und zu prüfen, und findet mit seinem robusten Industriegehäuse der Schutzart IP67 selbst auf kleinstem Raum Platz.


Zusätzliche Flexibilität dank zahlreicher, einzigartiger Features:

  • Der branchenübliche Ladder Logic Editor ermöglicht eine kundenspezifische Anpassung der Prüfergebnisse und macht SPS-Programmierung überflüssig.
  • Encoderbasierte Teileverfolgung für unterschiedliche Bandgeschwindigkeiten
  • Bis zu vier diskrete Ausgänge
  • Bis zu 32 Auftragswechsel für maximale Flexiblität
  • Farbige Objektivfilter erhältlich

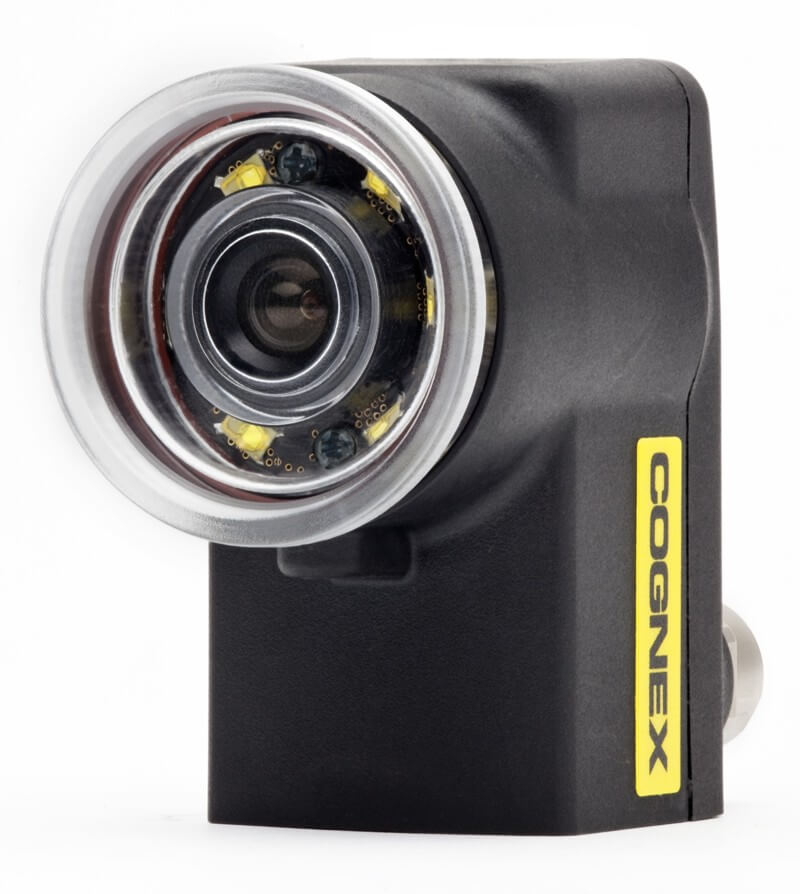

Cognex Vision Checker 4G
  • Bildsensorauflösung: 376 x 24
  • Beleuchtung: Integrierte helle weiße LEDs
  • Stromversorgung: 100mA, 24VDC
  • Gewicht: 148g
  • Abmessungen:67 mm x 41 mm x 69 mm
  • Betriebstemperatur: 0°C bis 50°C
  • Lagertemperatur: -30°C bis 80°C
  • Betriebs- und Lagerfeuchtigkeit: 0% bis 90%, nicht-kondensierend
  • RoHS zertifiziert: Ja
  • Zulassungen (CE, UL, FCC): Ja
  • Betriebssysteme: Microsoft® Windows® XP und Windows 7, 32- und 64-bit


Datenblätter:

Die Bildverarbeitungssensoren der Checker 4G Serie bieten dasselbe leistungsstarke und benutzerfreundliche Setup, für das Checker bekannt ist, und zusätzlich ein Ethernet-Netzwerk für Fern-Setup und -überwachung, SPS-Kommunikation über EtherNet/IP und PROFINET sowie die Möglichkeit, Bilder jeder Prüfung auf einem FTP-Server zu speichern. Alle Checker 4G-Modelle verfügen über integrierte Beleuchtung, Optik, Kamera, Prozessor und I/O, zusammengefasst in einem robusten Gehäuse der Schutzart IP67. Und dank der kompakten Abmessungen finden sie selbst auf kleinstem Raum Platz.


Mit Checker-Bildverarbeitungssensoren sind unsere Kunden in der Lage, Produktionskosten zu senken und die Qualität zu optimieren. Folgende Faktoren sind dafür ausschlaggebend:

  • Weniger Ausschuss
  • Weniger Stillstandszeiten und geringerer Wartungsaufwand
  • Problemloses Einrichten und einfache Wartung durch das Werkspersonal
  • Vereinfachter Aufbau des gesamten Systems
  • Anzeigen und Aufzeichnen der Bilder
  • Keine Notwendigkeit für teure Halterungen
  • Keine SPS-Programmierung
  • Mehrere photoelektrische Sensoren werden durch eine geringere Anzahl von Industriesensoren ersetzt

Checker Bildverarbeitungssystem-Modelle:


Checker 4G1:

Hochgeschwindigkeits-Prüfung bei Standardauflösung für schnelle Bänder mit bis zu 6.000 Teilen pro Minute, mit Ethernet-Unterstützung für Industrieprotokolle und ultraheller, weißer LED-Beleuchtung.

Checker 4G7:

Hochauflösende Prüfung (752x480) mit Ethernet-Unterstützung für Industrieprotokolle und ultraheller, weißer LED-Beleuchtung zum Erfassen und Prüfen kleiner Teile und Merkmale mit bis zu 800 Teilen pro Minute.

Checker 4G7X:

Bietet drei entscheidende Funktionalitäten, vereint in einem einzigen Gerät. Mit dem Checker 4G7X sind Produktionsmanager in der Lage, Vorhandensein, Größe und Position von Merkmalen auf einem einzelnen Teil gleichzeitig zu prüfen. Ferner lässt sich der Checker 4G7X nahtlos in Ihr Werksnetz einbinden, an SPS anschließen und verfügt über eine integrierte farbige Beleuchtung und Filter. Dies macht ihn zum derzeit leistungsstärksten Checker-Bildverarbeitungssensor.
