In-Sight 5000 Serie

Industrielle Bildverarbeitungssysteme der Cognex Vision In-Sight 5000 Serie


In-Sight® 5000 ist die bahnbrechende Serie für die industrielle Bildverarbeitung. Mit mehr als fünfzehn verschiedenen Modelltypen mit hoher Geschwindigkeit, hoher Auflösung, Farbe, ID, Zeilenkameras, Edelstahl und vielem mehr, unterstützen die Modelle Hersteller in aller Welt dabei, ihre Produktivität zu steigern, die Produktqualität zu verbessern und Herstellungskosten zu senken - alles in einem robusten IP67-Gehäuse. In-Sight 5000 ist selbst für die härtesten und anspruchsvollsten Umgebungen geeignet.


Industrieausführung... Die Bildverarbeitungssysteme der Serie In-Sight 5000 sind die einzigen derzeit erhältlichen Bildverarbeitungssysteme mit standardmäßigen industrietauglichen Merkmalen. Sie zeichnen sich durch robuste spritzgegossene Aluminium-und Edelstahlgehäuse, die auch hohen Vibrationsbelastungen gegenüber unempfindlich sind, dichte M12-Anschlüsse und Schutzabdeckungen für Objektive der Schutzart IP67 und IP68 zum Schutz vor Staub und Feuchtigkeit aus. Für die Produktion bedeutet dies höhere Verlässlichkeit und weniger Probleme.


Unübertroffene Leistung... Jedes In-Sight-Vision-System der Serie 5000 liefert erstklassige Leistung. Zur Ausstattung der meisten Modelle gehört die komplette Bibliothek erprobter Vision-Tools von Cognex, vereint in der benutzerfreundlichen In-Sight Explorer Software. Die Tools umfassen einfach zu trainierendes Codelesen, OCR, Prüfen und Messen sowie Farbtools plus, PatMax®, den Industriestandard für Teilelokalisierung.


Neue Möglichkeiten für Hochauflösungsanwendungen... Das neue 5 MP (Megapixel) In-Sight 5605 Vision-System vereint die robuste, industrietaugliche Hardware und die erstklassigen Vision-Tools der Serie In-Sight 5000 mit einem hochauflösenden Bildsensor für ein ultimatives Standalone-Bildverarbeitungssystem. Das In-Sight 5605 Vision-System eignet sich ideal für hochpräzise Defekterkennung und Messanwendungen und verfügt über ein größeres Sichtfeld, wodurch die jeweiligen Merkmale mit den Vision-Tools noch genauer zu erfassen sind, und das selbst auf großen Teilen, Produkten und Verpackungen.

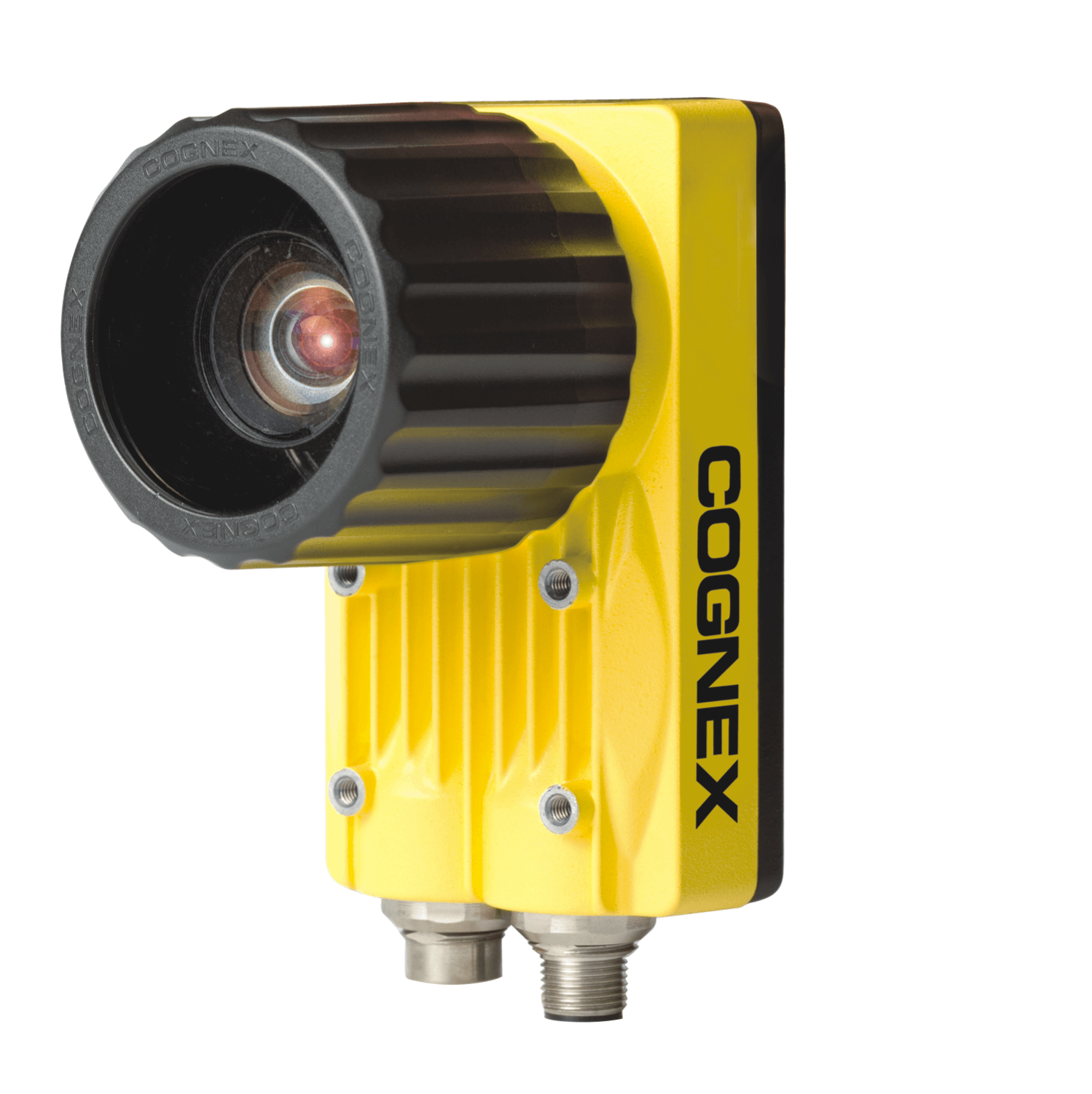

Cognex Vision In-Sight 5000
  • Bildauflösung: 640 x 480
  • Linsentyp: C-mount (40/65/105mm)
  • Anschlüsse: RS-232, Ethernet
  • Stromversorgung: 24VDC ± 10%, 350mA
  • Gewicht: 297.6g
  • Abmessungen: 84mm x 124.7mm x 61.6mm mit Linsenabdeckung
    41mm x 124.7mm x 61.6mm ohne Linsenabdeckung
  • Betriebstemperatur: 0°C bis 45°C
  • Lagertemperatur: -30°C bis 80°C
  • Betriebs- und Lagerfeuchtigkeit: 0% bis 95%, nicht-kondensierend
  • Zulassungen (CE, UL, FCC): Ja


Datenblätter:

In-Sight 5000 Bildverarbeitungssystem-Modelle:


Allgemeine Modelle:
In-Sight 5100 Geschwindikeit: 4x 60FPS 640 x 480 Bildverarbeitungstools: E/X/I/P
In-Sight 5100C Geschwindikeit: 4x 60FPS 640 x 480 Bildverarbeitungstools: E/X/I/P/C
In-Sight 5110 Geschwindikeit: 4x 60FPS 640 x 480 Bildverarbeitungstools: I
In-Sight 5400 Geschwindikeit: 10x 60FPS 640 x 480 Bildverarbeitungstools: E/X/I/P
In-Sight 5400C Geschwindikeit: 8x 60FPS 640 x 480 Bildverarbeitungstools: E/X/I/P/C
In-Sight 5401 Geschwindikeit: 8x 20FPS 1024 x 768 Bildverarbeitungstools: E/X/I/P
In-Sight 5403 Geschwindikeit: 10x 15FPS 1600 x 1200 Bildverarbeitungstools: E/X/I/P
In-Sight 5410 Geschwindikeit: 10x 60FPS 640 x 480 Bildverarbeitungstools: I
In-Sight 5411 Geschwindikeit: 8x 20FPS 1024 x 768 Bildverarbeitungstools: I
In-Sight 5600 Geschwindikeit: 20x 60FPS 640 x 480 Bildverarbeitungstools: E/X/I/P
In-Sight 5603 Geschwindikeit: 20x 14FPS 1600 x 1200 Bildverarbeitungstools: E/X/I/P
In-Sight 5604 Geschwindikeit: 20x 44k Zeilen/Sekunde 1k Zeilenabtastung Bildverarbeitungstools: E/X/I/P
In-Sight 5605 Geschwindikeit: 20x 16FPS 2448 x 2048 Bildverarbeitungstools: E/X/I/P
In-Sight 5610 Geschwindikeit: 20x 60FPS 640 x 480 Bildverarbeitungstools: I
In-Sight 5613 Geschwindikeit: 20x 14FPS 1600 x 1200 Bildverarbeitungstools: I
In-Sight 5615 Geschwindikeit: 20x 16FPS 2448 x 2048 Bildverarbeitungstools: I

Hinweise:
1) Geschwindigkeitsklassifizierung im Vergleich mit dem In-Sight Micro 1020 Modell und ohne Bilderfassungsrate.
2) Die Bilderfassungsrate basiert auf einer Mindestbelichtungszeit und einer Vollbilderfassung.
3) Unterstützte Tools:
  • [E] Das Grund-Toolset besteht aus: Blob, Kanten-, Kurven- und Linienermittlung, Histogramm- und Geometrietools, Bildfilter, Musterabstimmung und Standardkalibrierung.
  • [X] Das erweiterte Toolset besteht aus dem nicht-linearen Kalibrier- und Tastzirkeltool. Die PatMax® Option ist erhältlich.
  • [P] PatMax erhältlich
  • [I] Das ID-Toolset beinhaltet: Lesen und Prüfen von 1D-/2D-Barcodes, Lesen und Prüfen von Text (OCR/OCV) sowie Bildfilter.
  • [C] Das Farbtool-Set umfasst MatchColor, ExtractColor, Farbhistogramm, Farb-/Graustufenfilter sowie Farb-/Graustufenentfernungsfilter.
