In-Sight 7000 Serie

Industrielle Bildverarbeitungssysteme der Cognex Vision In-Sight 7000 Serie


In-Sight® 7000 ist die ultimative Serie von Komplett-Bildverarbeitungssystemen, die mit Smart-Kameras mit leistungsstarken Bildverarbeitungs-Tools, Prüf-, Farb-, OCR-Anwendungen, Autofokus und der breitesten Palette von integrierter Beleuchtung und Optik eine wirkliche Revolution darstellt. All das in einem kompakten IP67-Industriegehäuse integriert. Dank der geringen Gesamtgröße ist das In-Sight 7000 perfekt geeignet für mehr Anwendungen als je zuvor. Es ist als Einsteigermodell erhältlich und bietet kosteneffektive Lösungen für einfachere Bildverarbeitungsanwendungen.


Autofokus

Benutzer können die für die Prüfung jedes einzelnen Teils auf der Linie optimalen Brennweitenwerte einfach einstellen und speichern. Somit vereinfacht diese Autofokus-Funktion das Setup und macht das System ideal für Produktionssituationen, die regelmäßige Teilewechsel erfordern oder für Aufträge, bei denen das Bildverarbeitungssystem an schwer zugänglichen Stellen angebracht werden muss.


Flexible Beleuchtungs- und Objektiv-Varianten

In-Sight 7000 Bildverarbeitungssysteme verfügen über eine integrierte, vor Ort austauschbare Beleuchtung mit fünf verschiedenen Farboptionen (rot, blau, grün, weiß und infrarot) für maximale Flexibilität bei jeder Bildverarbeitungsanwendung. Im Gegensatz zu nahezu allen anderen Bildverarbeitungssystemen kann das In-Sight 7000 externe Beleuchtungen direkt versorgen und steuern, wodurch eine externe Stromversorgung, die wertvollen Platz beansprucht, überflüssig wird. Zudem bieten die integrierten, vor Ort austauschbaren Objektive die Möglichkeit, das Bildverarbeitungssystem für bestimmte Anwendungen noch individueller anzupassen. Und wenn Ihre Anwendungen eine noch speziellere Optik verlangen, kann das In-Sight 7000 als C-Mount-System für höchste Anwendungsflexibilität konfiguriert werden.

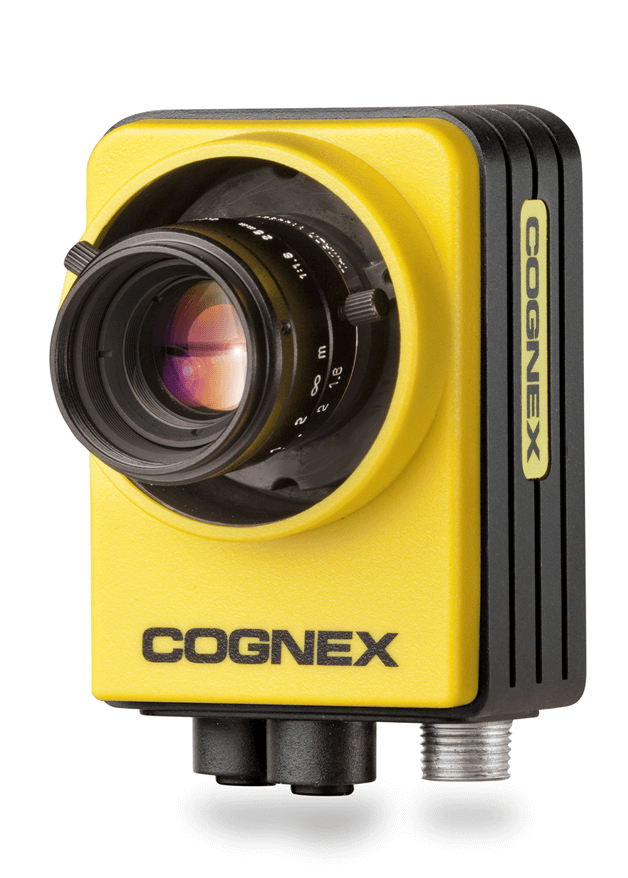

Cognex Vision In-Sight 7000

  • Lesealgorythmus: 1DMax 2DMax
  • Bildauflösung: 800 x 600
  • Linsentyp: Autofokus standard CS oder C-mount Linse
  • Anschlüsse: Ethernet
  • Beleuchtung: Integrierte Beleuchtung mit 5 Farben
  • Abmessungen: 75mm x 55mm x 47mm


Datenblätter:

Smart-Tools und intuitive Software

Mit der flexiblen EasyBuilder® Benutzeroberfläche können Prüf-, Fehlererkennungs-, Führungs-, Ausrichtungs- und Messanwendungen auf einfache Weise eingerichtet und umgesetzt werden. Das Cognex Connect™ Paket bietet eine umfassende Sammlung integrierter Kommunikationsprotokolle mit direktem Anschluss an In-Sight Bildverarbeitungssysteme. Das kompakte In-Sight 7000 ist mit eingebauten Ethernet-, RS-232-, seriellen und mehreren diskreten Eingängen/Ausgängen ausgestattet.


Schnelle Bilderfassung

Mit über 100 Frames pro Sekunde liefert das In-Sight 7000 die höchsten Aufnahmegeschwindigkeiten. Die hohe Aufnahmerate ermöglicht Ihnen selbst auf den schnellsten Abfülllinien und pharmazeutischen Produktionsanlagen eine zuverlässige und 100% automatische Prüfung von Produkten.

In-Sight 7000 Bildverarbeitungssystem-Modelle:


Allgemeine Modelle:
In-Sight 7010 Geschwindikeit: 2x 102FPS 800 x 600px Bildverarbeitungstools: B
In-Sight 7010C Geschwindikeit: 2x 50FPS 800 x 600 Bildverarbeitungstools: C
In-Sight 7020 Geschwindikeit: 2x 102FPS 800 x 600 Bildverarbeitungstools: B/E
In-Sight 7050 Geschwindikeit: 2x 102FPS 800 x 600 Bildverarbeitungstools: B/E
In-Sight 7200 Geschwindikeit: 6x 102FPS 800 x 600 Bildverarbeitungstools: B/E/X/P
In-Sight 7200C Geschwindikeit: 6x 50FPS 800 x 600 Bildverarbeitungstools: C
In-Sight 7400 Geschwindikeit: 12x 102FPS 800 x 600 Bildverarbeitungstools: B/E/X/P
In-Sight 7400C Geschwindikeit: 12x 50FPS 800 x 600 Bildverarbeitungstools: C
In-Sight 7402 Geschwindikeit: 12x 60FPS 1280 x 1024 Bildverarbeitungstools: B/E/X/P
In-Sight 7402C Geschwindikeit: 12x 30FPS 1280 x 1024 Bildverarbeitungstools: C
In-Sight 7230 Geschwindikeit: 6x 102FPS 800 x 600 Bildverarbeitungstools: OCR
In-Sight 7430 Geschwindikeit: 12x 102FPS 800 x 600 Bildverarbeitungstools: OCR
In-Sight 7432 Geschwindikeit: 12x 60FPS 1280 x 1024 Bildverarbeitungstools: OCR
In-Sight 7210 Geschwindikeit: 6x 102FPS 800 x 600 Bildverarbeitungstools: I
In-Sight 7410 Geschwindikeit: 12x 102FPS 800 x 600 Bildverarbeitungstools: I
In-Sight 7412 Geschwindikeit: 12x 60FPS 1280 x 1024 Bildverarbeitungstools: I

Hinweise:
1) Geschwindigkeitsklassifizierung im Vergleich mit dem In-Sight Micro 1020 Modell und ohne Bilderfassungsrate.
2) Die Bilderfassungsrate basiert auf einer Mindestbelichtungszeit und einer Vollbilderfassung.
3) Unterstützte Tools:
  • [B] Das Grund-Tool-Set besteht aus Muster-, Kanten-, Blob- und Kreistools
  • [C] Farbmodell verfügbar (Farb-Tool-Sets variieren)
  • [E] Das Grund-Tool-Set besteht aus: Blob, Kanten-, Kurven- und Linienermittlung, Histogramm- und Geometrie-Tools, Bildfilter, Musterabstimmung und Standardkalibrierung
  • [X] Das erweiterte Tool-Set besteht aus: dem nicht-linearen Kalibrier- und Tastzirkel-Tool. PatMax® Option verfügbar
  • [P] PatMax verfügbar.
  • [I] ID-Tool-Set umfasst: Lesen und Prüfen von 1D-/2D-Barcodes, Lesen und Prüfen von Text (OCR/OCV) sowie Bildfilter
  • [OCR] Nur OCR-Tools
