In-Sight Micro

Industrielle Bildverarbeitungssysteme der Cognex Vision In-Sight Micro Serie


Am kleinsten... In-Sight® Micro ist die Bildverarbeitungssystem-Serie mit der geringsten Größe: 30mm x 30mm x 60mm. Dank Power over Ethernet (POE) sind diese ultra-kompakten Bildverarbeitungssysteme die richtige Option für beengte Räume, die Montage ist in einem Winkel von 45 Grad möglich. In-Sight Micro ist in einer Reihe von Leistungsstufen und Toolsets erhältlich und wird so den vielfältigen Anforderungen innerhalb der industriellen Bildverarbeitung gerecht.


Am intelligentesten... Ein wichtiger Teil von In-Sight Micro ist die bewährte Bildverarbeitungsbibliothek von Cognex. Damit lässt sich die Software für eine extrem breite Vielfalt von Bildverarbeitungsaufgaben in den allermeisten Industriezweigen einsetzen. Und mit der neuen Konfigurationssoftware EasyBuilder® lassen sich selbst die hochleistungsfähigsten Bildverarbeitungswerkzeuge im Handumdrehen einsetzen.


Am einfachsten... Ganz ohne PC! Dank der einmaligen Benutzeroberflächenanzeige VisionView® ist die Überwachung von Fertigungsverfahren einfacher denn je. VisionView erfasst automatisch jedes Bildverarbeitungssystem von Cognex in einem Netzwerk. Es kann gleichzeitig die Daten von bis zu neun Bildverarbeitungssystemen überlappend anzeigen.

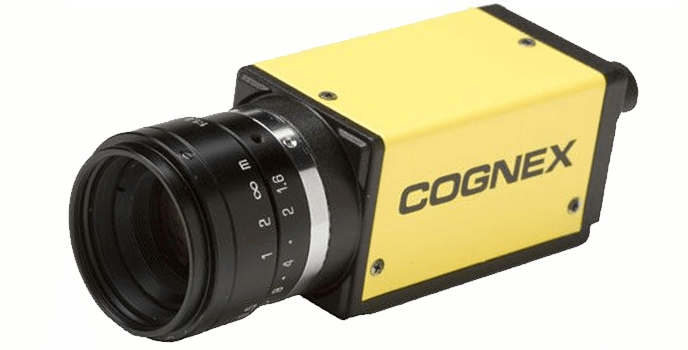

Cognex Vision In-Sight Micro

  • Lesealgorythmus: 1DMax 2DMax
  • Bildauflösung: 640 x 480
  • Linsentyp: Autofokus standard CS oder C-mount Linse
  • Anschlüsse: Strom und Ethernet über ein Kabel dank industriellem M12 Konnektor
  • Abmessungen: 30mm x 30mm x 60mm


Datenblätter:

Ob es um Einzelpunktüberwachung oder die Erstellung eines Netzwerks von Bildverarbeitungssystemen im gesamten Werk geht, die Serie In-Sight Micro enthält genau das Modell, das alle jeweiligen Anforderungen hinsichtlich Kosten und Funktionen erfüllt.

In-Sight Micro Bildverarbeitungssystem-Modelle:



Allgemeine Modelle:
In-Sight 1020 Geschwindikeit: 1x 60 640 x 480 Bildverarbeitungstools: E
In-Sight 1050 Geschwindikeit: 1x 60 640 x 480 Bildverarbeitungstools: E
In-Sight 1100 Geschwindikeit: 4x 60 640 x 480 Bildverarbeitungstools: E/X/I/P
In-Sight 1100C Geschwindikeit: 4x 58 640 x 480 Bildverarbeitungstools: E/X/I/P/C
In-Sight 1110 Geschwindikeit: 4x 60 640 x 480 Bildverarbeitungstools: I
In-Sight 1400 Geschwindikeit: 10x 60 640 x 480 Bildverarbeitungstools: E/X/I/P
In-Sight 1400C Geschwindikeit: 10x 58 640 x 480 Bildverarbeitungstools: E/X/I/P/C
In-Sight 1403 Geschwindikeit: 8x 14 1600 x 1200 Bildverarbeitungstools: E/X/I/P
In-Sight 1403C Geschwindikeit: 8x 7.5 1600 x 1200 Bildverarbeitungstools: E/X/I/P/C
In-Sight 1410 Geschwindikeit: 10x 60 640 x 480 Bildverarbeitungstools: I

Hinweise:
1) Geschwindigkeitsklassifizierung im Vergleich mit dem In-Sight Micro 1020 Modell und ohne Bilderfassungsrate.
2) Die Bilderfassungsrate basiert auf einer Mindestbelichtungszeit und einer Vollbilderfassung.
3) Unterstützte Tools:
  • [E] Das Grund-Toolset besteht aus: Blob, Kanten-, Kurven- und Linienermittlung, Histogramm- und Geometrietools, Bildfilter, Musterabstimmung und Standardkalibrierung.
  • [X] Das erweiterte Toolset besteht aus dem nicht-linearen Kalibrier- und Tastzirkeltool. Die PatMax® Option ist erhältlich.
  • [P] PatMax erhältlich
  • [I] Das ID-Toolset beinhaltet: Lesen und Prüfen von 1D-/2D-Barcodes, Lesen und Prüfen von Text (OCR/OCV) sowie Bildfilter.
  • [C] Das Farbtool-Set umfasst MatchColor, ExtractColor, Farbhistogramm, Farb-/Graustufenfilter sowie Farb-/Graustufenentfernungsfilter.
